Combi Frame mit Kontrollleuchten

PRODUKTBESCHREIBUNG:

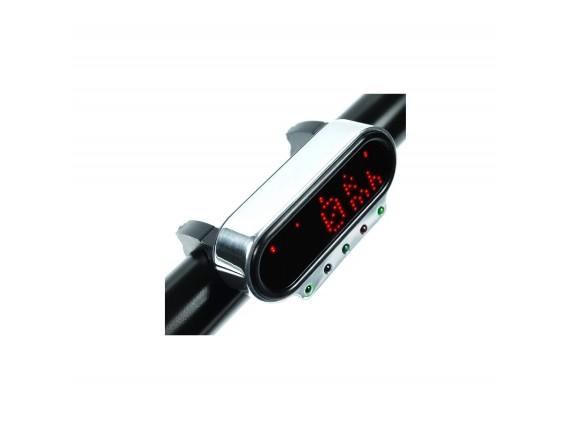

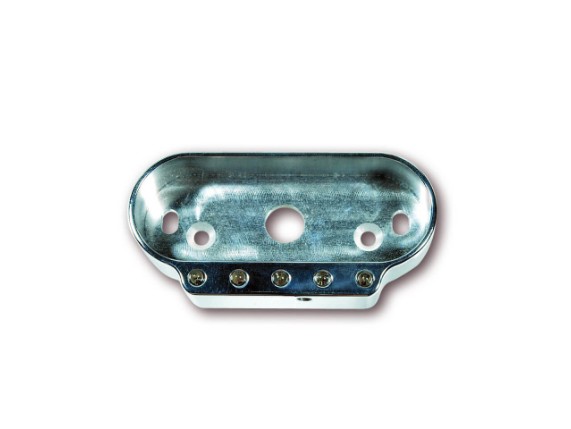

Der msm combi frame ermöglicht die Montage des motoscope mini mittels weiteren Befestigungen am Lenker. 5 Kontrollleuchten und Vorwiderstände sind schon integriert. Er ist aus dem vollen Aluminium gefräst, gebürstet eloxiert oder poliert lieferbar.

Zur Montage wird zusätzlich ein weiteres Montageelement wie z.B. combi Clip-Kit Bracket, combi Bolt-On Bracket, combi Einschweisshalter oder combi Halteblech benötigt. Das motoscope mini ist nicht enthalten.

Kabelfarbe – Funktion – Polarität
• rot – Blinker links – +12V
• blau – Blinker rechts – +12V
• orange – Blinker Masse – Masse
• grün – Fernlicht – +12V
• gelb – Fernlicht – Masse
• weiß – Neutral – +12V
• schwarz – Neutral – Masse
• braun – Öldruck – +12V
• violett – Öldruck – Masse

Optional kann die rechte Blinker Kontrolllampe für weitere Warnfunktionen, die ein +12V Signal liefern, verwendet werden.
Um beide Blinker auf der linken Blinkerkontrolllampe anzuzeigen, bitte die Montageanleitung beachten.

Lieferumfang:
Combi frame
ca. 50 cm Kabel
Schrauben
Anleitung

Hinweis:
Das motoscope mini ist nicht im Lieferumfang enthalten.

Alternativnummern: 1138908002, 361-822
